La tecnologia di misurazione della forza in tutta la sua diversità
Elettronica per trasduttori di forza e celle di carico
I trasduttori di forza assicurano, ad esempio, che le macchine o i sistemi tecnici non siano sovraccaricati da forze di trazione, compressione o peso che agiscono su di essi. O che nei processi di produzione si raggiunga una qualità costante del prodotto. Le celle di carico, che sono anche dei trasduttori di forza, hanno il compito di determinare con precisione i pesi e di fornirli in unità standard.
L’elettronica sofisticata è un prerequisito importante per il funzionamento affidabile dei trasduttori di forza e delle celle di carico: garantisce che le forze vengano misurate, analizzate e visualizzate con precisione. In molti casi, i trasduttori di forza e le celle di carico sono collegati in modo intelligente a sistemi e unità di controllo di livello superiore. Primosensor offre una selezione completa di elettronica (di valutazione) per questi scopi.
Interruttori di valore limite e amplificatori estensimetrici per montaggio su guida top hat
Stai cercando un prodotto per un'applicazione specifica?
Troveremo la giusta cella di carico o modulo di pesatura.
Amplificatori di misura per un'ampia gamma di applicazioni
All’interno dei trasduttori di forza ci sono degli estensimetri, disposti a forma di circuito a ponte di Wheatstone. Questi registrano quando il trasduttore di forza o la cella di carico si deforma a causa delle forze che agiscono su di esso e convertono questa informazione in una variazione della resistenza elettrica. Questa variazione di resistenza viene analizzata ed elaborata elettricamente da un’elettronica di amplificazione adeguata. Ad esempio, tramite l’amplificazione e la conversione in segnali analogici o digitali affidabili e standardizzati. La nostra gamma comprende una serie di amplificatori e dispositivi di visualizzazione di questo tipo:
- Amplificatore di misura analogico con segnali di uscita analogici standardizzati: 4…20mA / 0…+/-5V / 0…+/-10V
- Amplificatori di misura completamente ridondanti (a 2 canali) e progettati in modo diverso con segnale di uscita 2×4…20 mA per trasduttori di forza ridondanti con 2 ponti interi di estensimetri. Questi amplificatori di misura sono particolarmente adatti a soddisfare i requisiti di sicurezza.
- Amplificatori di misura digitali con interfacce seriali e bus come RS-232 / RS-485 / USB / CANopen / ProfiBus / ProfiNet / Ethernet / …
- Interruttore di valore limite con contatti a relè in versione analogica e digitale
- Indicatori portatili con display LCD per uso mobile
- Dispositivi di visualizzazione fissi per il montaggio a pannello o come dispositivi di misura da tavolo con interfacce analogiche, digitali e bus opzionali
- Elettronica SIL opzionale, conforme alle norme IEC 61508/61511, SIL3 per applicazioni nella tecnologia degli stadi con controlli ridondanti
Facile da integrare e da utilizzare
A seconda del design e della geometria del trasduttore di forza, è possibile integrare direttamente nel trasduttore di forza anche interruttori di valore limite, amplificatori di misura analogici e digitali. Il prerequisito è che lo spazio disponibile nel sensore lo consenta.
Tuttavia, se non è possibile inserire l’elettronica dell’amplificatore direttamente nel sensore, esistono anche delle alternative. Ciò significa che un amplificatore di misura può essere montato anche su una guida top-hat nell’armadio di controllo. Un’altra soluzione è rappresentata dagli amplificatori di misura integrati nel cavo di misura.
Le unità di visualizzazione digitale con display LCD a quattro o cinque cifre, direttamente visibili dall’operatore, garantiscono la massima chiarezza. Le unità di visualizzazione forniscono informazioni sui valori di misura correnti e possono essere inserite in un pannello o in un alloggiamento da tavolo. Se invece vuoi rimanere in movimento, è meglio utilizzare un dispositivo digitale a batteria con display LCD portatile. Sono spesso utilizzati soprattutto nel campo della tecnologia di test e misurazione, dove si effettuano solo controlli occasionali: ad esempio per l’assicurazione della qualità, per l’assistenza o per la messa in funzione di un nuovo sistema.
Saremo lieti di consigliarti le varie opzioni e i trasduttori di forza o le celle di carico compatibili. Basta mettersi in contatto con noi!
Display digitali per il montaggio a pannello
Display digitale a 5 cifre
Primoforce®
Display digitale a 5 cifre come misuratore da pannello
Serie: IND5R
- per sensori con uscita 4-20 mA
- per sensori con uscita 0-10 V
- per sensori con uscita mV/V
Display digitale a 5 cifre con ingressi per segnali standard mA e V e per trasduttori di forza mV/V non amplificati. Il dispositivo è dotato di cifre LED alte 14 mm ben visibili ed è adatto al montaggio a pannello. I valori minimi e massimi vengono salvati. La programmazione si effettua tramite i pulsanti frontali. È possibile visualizzare diverse unità di misura. Il dispositivo è disponibile anche in un alloggiamento da tavolo.
Display digitale a 4 cifre
Primoforce®
Display digitale a 4 cifre 4/8 canali come dispositivo a pannello
Serie: IND4R15
- per sensori con uscita 4-20 mA
- per sensori con uscita 0-10 V
Totalizzatore di segnali: display digitale a 4 cifre con 4 (opzionalmente 8) ingressi per segnali standard mA e V. I segnali di ingresso possono, ad esempio, essere totalizzati per essere visualizzati. Il dispositivo è dotato di cifre LED alte 14 mm ben visibili ed è adatto al montaggio a pannello. I valori minimi e massimi vengono salvati. La programmazione si effettua tramite i pulsanti frontali. È possibile visualizzare diverse unità di misura. Il dispositivo è disponibile anche in un alloggiamento da tavolo.
Display digitale a 4 cifre
Primoforce®
Display digitale a 4 cifre come misuratore da pannello
Serie: IND4R13
- per sensori con uscita 4-20 mA
- per sensori con uscita 0-10 V
Display digitale a 4 cifre con ingressi per segnali standard mA e V. Il dispositivo è dotato di cifre LED alte 14 mm ben visibili ed è adatto al montaggio a pannello. I valori minimi e massimi vengono salvati. La programmazione si effettua tramite i pulsanti frontali. È possibile visualizzare diverse unità di misura. Il dispositivo è disponibile anche in un alloggiamento da tavolo.

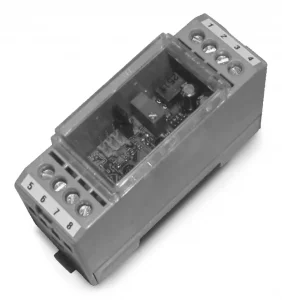

Montaggio su guida top-hat
DVST1
Amplificatore digitale per estensimetri
- con interfacce bus opzionali ProfiNet, CANopen, EtherNet, EtherCat, Profibus DP ecc.
- per sensori con uscita mV/V
DGS4116
Interruttore digitale del valore limite
- con 2 contatti di soglia e uscita analogica
- per sensori con uscita 4-20mA
AGS3
Interruttore analogico del valore limite
- con 3 contatti di soglia
- per sensori con uscita 4-20mA
ELHA-xm010-301
Amplificatore analogico per estensimetri
- con uscita analogica 4-20mA o ±10 V
- per sensori con uscita mV/V
Stai cercando un prodotto per un'applicazione specifica?
Troveremo il display digitale giusto.
Dispositivi di visualizzazione portatili

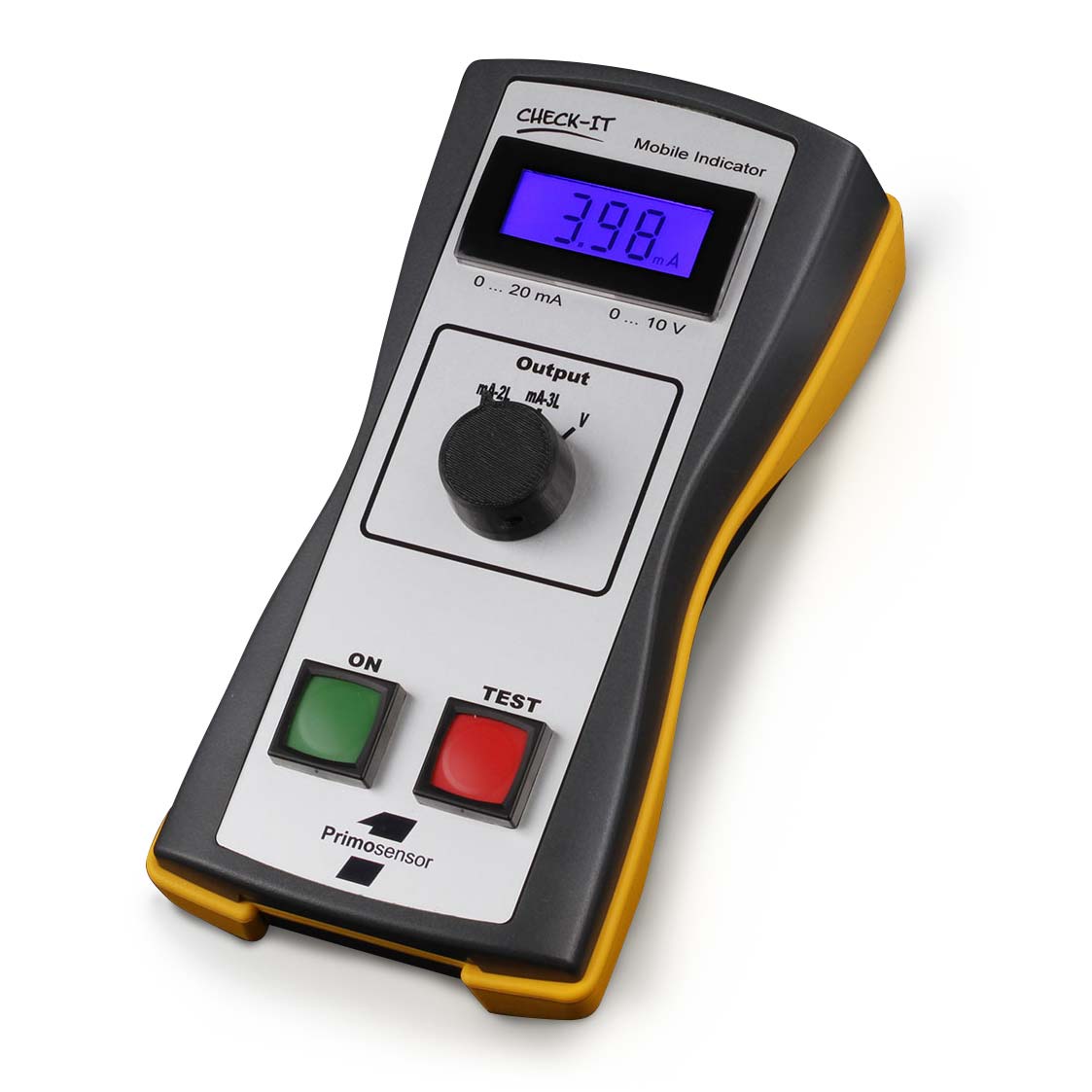

Display manuale con display LCD
Primoforce®
Indicatore manuale con display LCD per sensori con uscita 4-20 mA o 0-10 V e funzione di test SIL
Serie: CI1
- per sensori con uscita 4-20 mA o 0-10 V
- Funzione di test SIL
Unità di visualizzazione mobile a 3,5 cifre per testare sensori con segnali di uscita industriali 0/4…20 mA e 0…10 V. Il dispositivo è alimentato a batteria ed è quindi particolarmente adatto all’uso in cantiere, ad esempio durante la manutenzione e la messa in funzione. Il funzionamento del sensore può essere controllato senza alcuno sforzo. (La funzione di test dei sensori di forza Primosensor SIL può essere attivata e controllata).

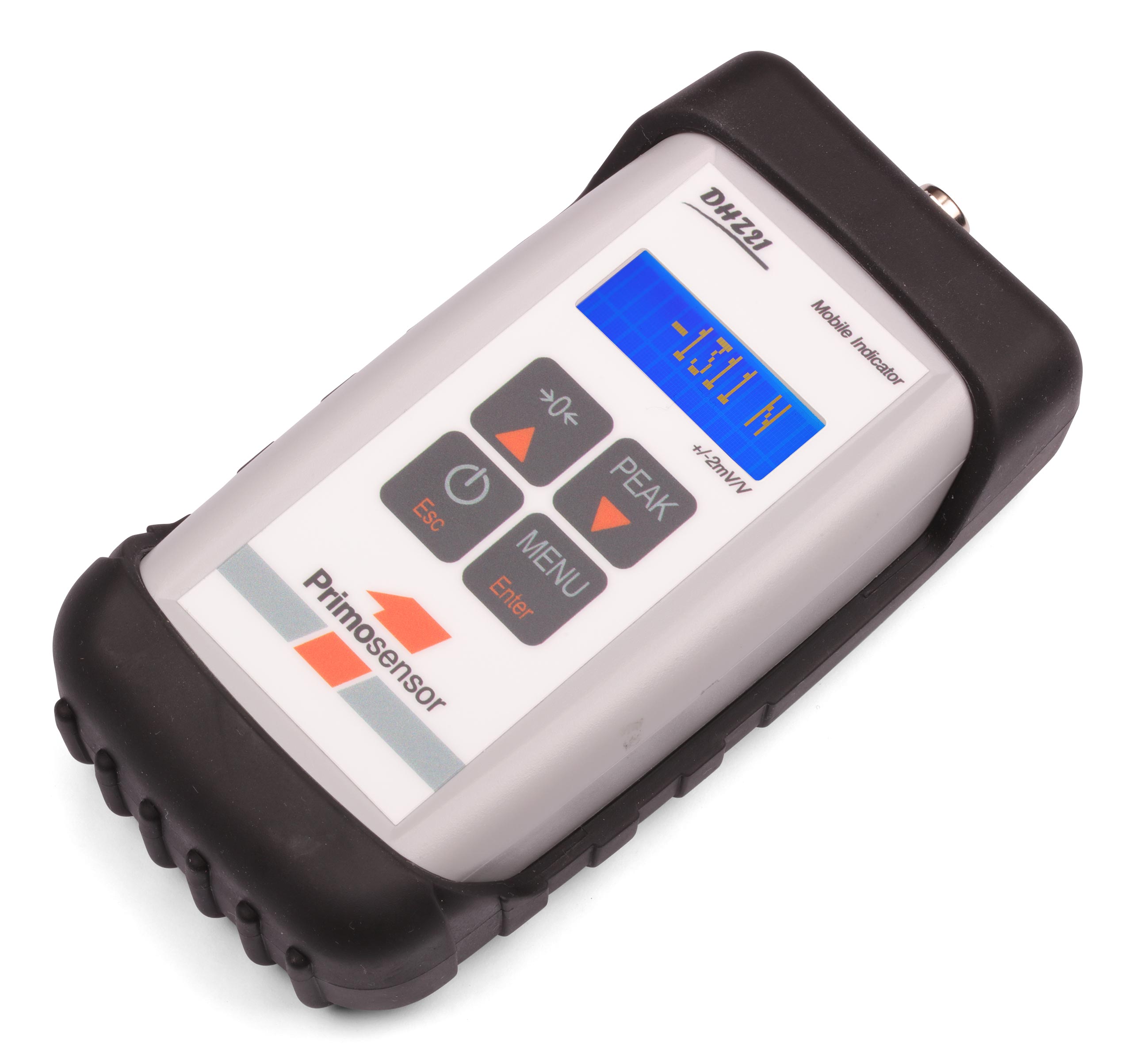

Display manuale digitale con display LCD
Primoforce®
Display manuale digitale con display LCD per sensori con uscita mV/V
Serie: DHZ21
- per sensori con uscita mV/V
L’indicatore digitale portatile DHZ21 è un terminale portatile a batteria, mobile e applicabile universalmente per sensori di forza e di coppia o celle di carico estensimetriche. Il display mostra il valore misurato con il segno, l’unità di misura e i decimali impostati. La calibrazione di fabbrica viene effettuata in base alle tue esigenze nelle unità N, kN, g, kg, t o lb. Premendo un pulsante, è possibile azzerare e tosare il display o richiamare i valori di picco, sia in direzione di forza positiva che negativa. Il dispositivo viene fornito di serie con una custodia protettiva nera con funzione stand-up.
Stai cercando un prodotto per un'applicazione specifica?
Troveremo il dispositivo portatile giusto.
Ampio display, morsettiera e trim box e amplificatore di misura analogico ad estensimetri
Display grande
A 1 o 3 canali
Serie: GAZ4R
Display digitale a 4 cifre (6 cifre opzionali) con 1 o 3 ingressi per segnali standard mA e V. I segnali di ingresso possono essere totalizzati per la visualizzazione nella versione multicanale. I valori limite possono essere monitorati tramite 4 relè opzionali. Un’uscita analogica, anch’essa disponibile come opzione, consente una semplice emissione e trasmissione dei valori misurati.
Il dispositivo è dotato di cifre LED alte 100 mm ben visibili (opzionali 57 mm / 125 mm) ed è adatto al montaggio a parete in ambienti interni ed esterni (IP64). I valori minimi e massimi vengono salvati. La programmazione e il funzionamento avvengono tramite un telecomando a infrarossi. Nella versione a 6 cifre è possibile visualizzare anche diverse unità di misura (come kN, kg, t ecc.). La versione da 57 mm ha generalmente 6 cifre.

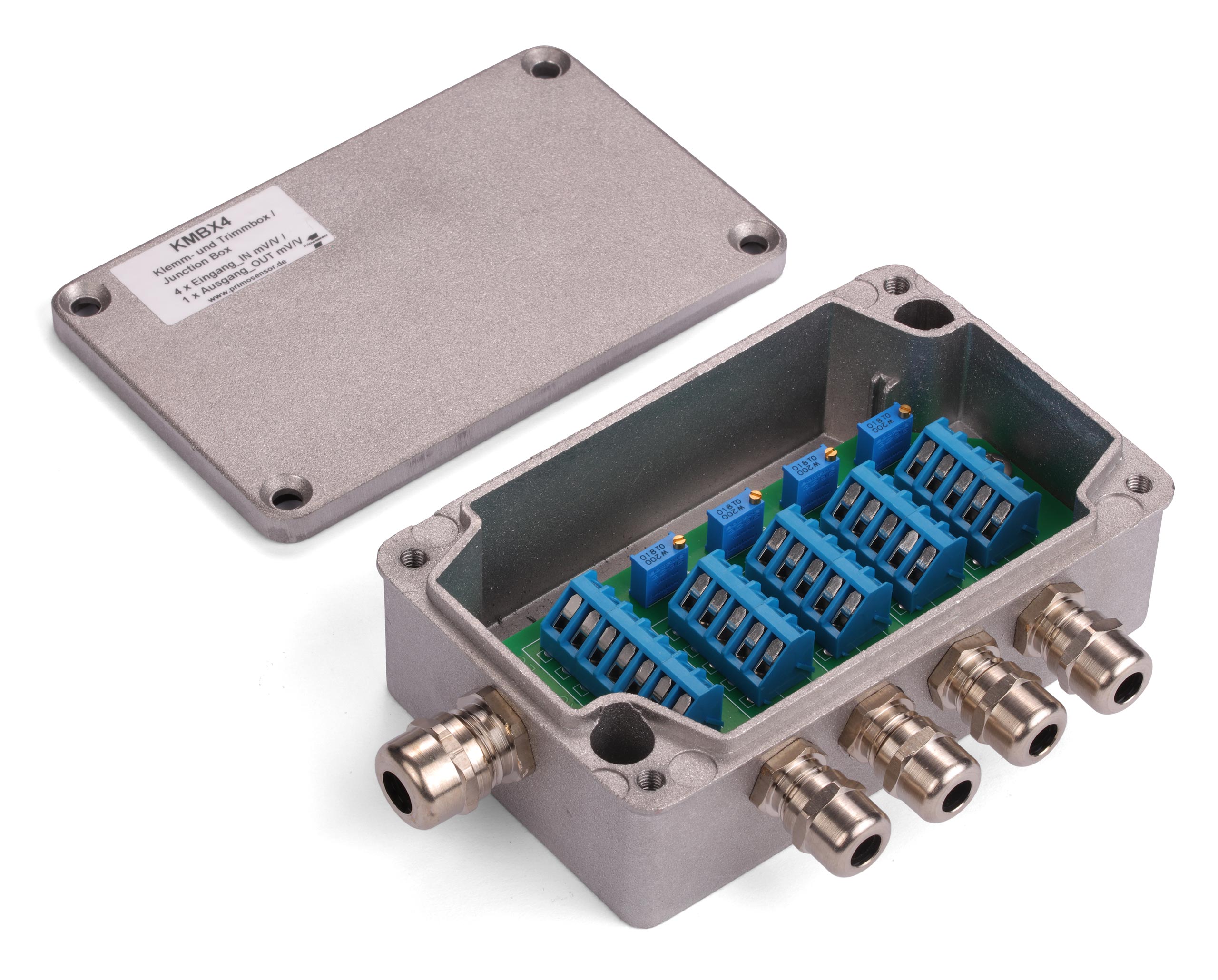

Morsetto e scatola di rifinitura
Primoweigh®
Morsetto e scatola di montaggio in
alloggiamento da campo
Serie: KMBX
La scatola per morsetti e trim KMBX4, con un robusto alloggiamento in alluminio pressofuso per l’installazione sul campo, consente di collegare in parallelo fino a 4 trasduttori di forza o celle di carico con segnale di uscita mV/V per ottenere un segnale di somma.
Amplificatore di misura analogico per estensimetri
Primoforce®
Amplificatore di misura analogico ad estensimetri con alloggiamento in alluminio pressofuso per installazione sul campo
Serie: ELHA-xm010-301
- con uscita analogica 4-20mA o ±10 V
- per sensori con uscita mV/V
Amplificatore di misura analogico per estensimetri in un robusto alloggiamento in alluminio con ingresso mV/V per trasduttori di forza e celle di carico – disponibile con uscita 4…20mA o ±10V. Il robusto alloggiamento in alluminio pressofuso rende l’amplificatore adatto all’installazione sul campo.
