Elektroniken für Kraftaufnehmer und Wägezellen

Kraftaufnehmer gewährleisten beispielsweise, dass Maschinen oder technische Systeme durch auf sie einwirkende Zug-, Druck- oder Gewichtskräften nicht überlastet werden. Oder, dass in Fertigungsprozessen eine gleichbleibende Produktqualität erreicht wird. Wägezellen, die ebenfalls zu den Kraftaufnehmern zählen, haben die Aufgabe, Gewichte exakt zu bestimmen und in gängigen Einheiten auszugeben.

Eine wichtige Voraussetzung, damit Kraftaufnehmer und Wägezellen zuverlässig funktionieren, ist eine ausgeklügelte Elektronik: Diese stellt sicher, dass die Kräfte präzise gemessen, ausgewertet und angezeigt werden. In vielen Fällen sind Kraftaufnehmer und Wägezellen zudem auf intelligente Weise an übergeordnete Systeme und Steuerungen angebunden. Für diese Zwecke bietet Primosensor eine umfangreiche Auswahl an (Auswerte-)Elektroniken an.

Digitalanzeigen für den Schalttafeleinbau

Grenzwert­schalter und DMS-Verstärker für die Hutschienen­montage

Handanzeige­geräte

Digitalanzeigen als Tischgeräte

Großanzeigen​

Klemm- und Trimmbox

Verstärker im Druckgussgehäuse

Sie suchen ein Produkt für eine spezielle Anwendung?
Wir finden die passende Wägezelle oder das passende Wägemodule.

Messverstärker für verschiedenste Einsatzgebiete

Im Inneren der Kraftaufnehmer befinden sich Dehnungsmessstreifen (DMS), angeordnet in Form einer Wheatstoneschen Brückenschaltung. Diese registrieren, wenn der Kraftaufnehmer oder die Wägezelle durch die einwirkenden Kräfte verformt wird und setzen diese Information in eine elektrische Widerstandsänderung um. Diese Widerstandsänderung wird durch geeignete Verstärkerelektroniken elektrisch ausgewertet und aufbereitet. Beispielsweise durch Verstärkung und Wandlung in zuverlässige, standardisierte Analog- oder Digitalsignale. Unser Sortiment umfasst eine Reihe solcher Verstärker und Anzeigegeräte:

  • analoge Messverstärker mit standardisierten analogen Ausgangssignalen: 4…20mA / 0…+/-5V / 0…+/-10V
  • voll-redundante (2-kanalig), diversitär aufgebaute Messverstärker mit Ausgangssignal 2×4…20 mA für redundante Kraftaufnehmer mit 2 DMS-Vollbrücken. Diese Messverstärker eignen sich insbesondere bei erhöhten Sicherheitsanforderungen.
  • digitale Messverstärker mit seriellen und Busschnittstellen wie RS-232 / RS-485 / USB / CANopen / ProfiBus / ProfiNet / Ethernet / …
  • Grenzwertschalter mit Relaiskontakten in analoger und digitaler Ausführung
  • Handanzeigegeräte mit LCD-Anzeige für den mobilen Einsatz
  • stationäre Anzeigegeräte für den Schalttafeleinbau oder als Tischmessgeräte mit optional analogen, digitalen und Busschnittstellen
  • optionale SIL-Elektronik, erfüllt IEC 61508/61511, SIL3 für Anwendungen in der Bühnentechnik mit redundanter Steuerung

Einfach zu integrieren und zu bedienen

Je nach Ausführung und Geometrie des Kraftaufnehmers lassen sich Grenzwertschalter, analoge und digitale Messverstärker auch direkt in den Kraftaufnehmer integrieren. Voraussetzung dafür ist, dass die Platzverhältnisse im Sensor das zulassen.

Ist es nicht möglich, eine Verstärker-Elektronik direkt im Sensor zu platzieren, gibt es jedoch auch Alternativen. So lässt sich ein Messverstärker auch auf einer Hutschiene im Schaltschrank montieren. Eine weitere Lösung sind in die Messleitung eingebaute Kabelmessverstärker.

Für Übersichtlichkeit sorgen digitale Anzeigegeräte mit vier- oder fünfstelliger LCD-Anzeige, die direkt für die Bedienenden sichtbar sind. Die Anzeigegeräte geben Auskunft über aktuelle Messwerte und lassen sich wahlweise in einem Schalttafelausschnitt oder in einem Tischgehäuse unterbringen. Wer stattdessen mobil bleiben will, nutzt am besten ein digitales batterie- oder akkubetriebenes LCD-Handanzeigegerät. Vor allem im Bereich der Prüf- und Messtechnik, wo nur eine gelegentliche Kontrolle stattfindet, sind diese oft im Einsatz: etwa in der Qualitätssicherung, im Service oder bei der Inbetriebnahme eines neues Systems.

Gerne beraten wir Sie zu den verschiedenen Möglichkeiten und kompatiblen Kraftaufnehmern oder Wägezellen. Nehmen Sie einfach Kontakt mit uns auf!

Digitalanzeigen für den Schalttafeleinbau

5-stellige Digitalanzeige

Primoforce®
5-stellige Digitalanzeige als Einbaumessgerät
Baureihe: IND5R

5-stellige Digitalanzeige mit Eingängen für mA- und V-Normsignale sowie unverstärkte mV/V-Kraftaufnehmer. Das Gerät verfügt über gut sichtbare 14 mm hohe LED-Ziffern und ist für den Schalttafeleinbau geeignet. Minimal- und Maximalwerte werden gespeichert. Die Programmierung erfolgt über die Fronttasten. Verschiedene Einheiten können angezeigt werden. Optional ist das Gerät in einem Tischgehäuse lieferbar.

4-stellige Digitalanzeige

Primoforce®
4-stellige Digitalanzeige 4/8-kanalig als Einbaumessgerät
Baureihe: IND4R15

Signalsummierer: 4-stellige Digitalanzeige mit 4 (optional 8) Eingängen für mA- und V-Normsignale. Die Eingangssignale können beispielsweise summiert zur Anzeige gebracht werden. Das Gerät verfügt über gut sichtbare 14 mm hohe LED-Ziffern und ist für den Schalttafeleinbau geeignet. Minimal- und Maximalwerte werden gespeichert. Die Programmierung erfolgt über die Fronttasten. Verschiedene Einheiten können angezeigt werden. Optional ist das Gerät in einem Tischgehäuse lieferbar.

4-stellige Digitalanzeige

Primoforce®
4-stellige Digitalanzeige als Einbaumessgerät
Baureihe: IND4R13

4-stellige Digitalanzeige mit Eingängen für mA- und V-Normsignale. Das Gerät verfügt über gut sichtbare 14 mm hohe LED-Ziffern und ist für den Schalttafeleinbau geeignet. Minimal- und Maximalwerte werden gespeichert. Die Programmierung erfolgt über die Fronttasten. Verschiedene Einheiten können angezeigt werden. Optional ist das Gerät in einem Tischgehäuse lieferbar.

Hutschienenmontage

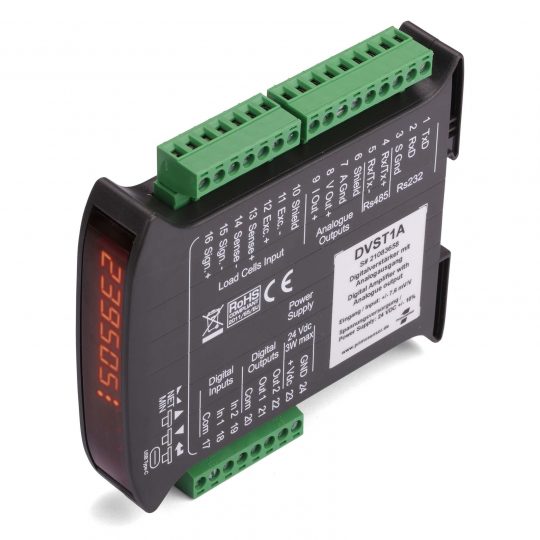

DVST1

DMS-Digitalverstärker

DGS4116

Digitaler Grenzwertschalter

AGS3

Analoger Grenzwertschalter

ELHA-xm010-301

DMS-Analogverstärker

DGSZ4510

LCD-Displayeinheit

Sie suchen ein Produkt für eine spezielle Anwendung?
Wir finden die passende Digitalanzeige.

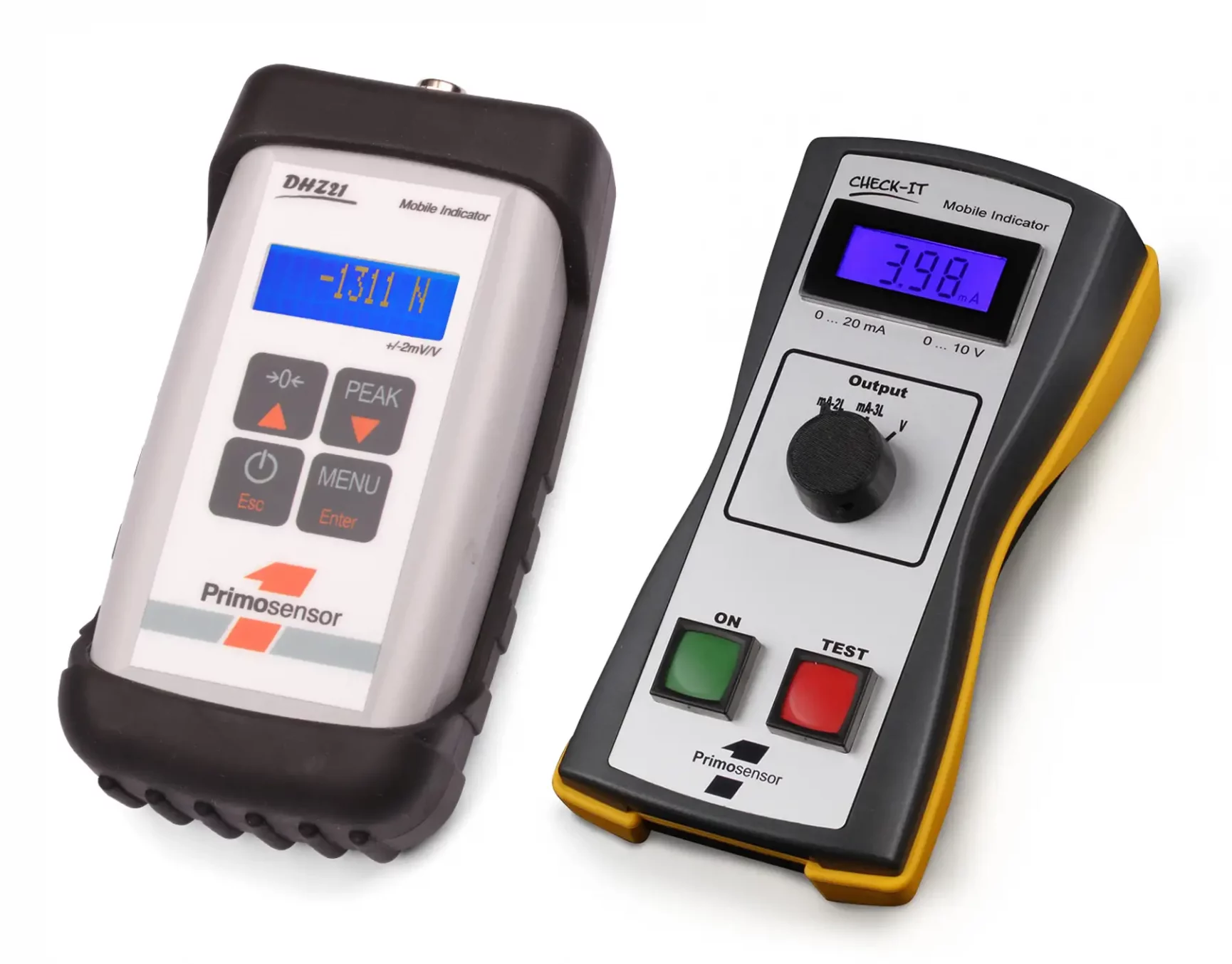

Handanzeigegeräte

Handanzeige mit LCD-Display

Primoforce®
Handanzeige mit LCD-Display für Sensoren mit 4-20 mA oder 0-10 V Ausgang und SIL-Test-Funktion​
Baureihe: CI1

3,5-stelliges mobiles Anzeigegerät zum Prüfen von Sensoren mit Industrieausgangssignalen 0/4…20 mA sowie 0..10 V. Das Gerät ist batteriebetrieben und eignet sich deshalb insbesondere für den Einsatz vor Ort, zum Beispiel bei Serviceeinsätzen und Inbetriebnahmen. Ohne Aufwand kann die Funktion des Sensors geprüft werden. (Die Testfunktion der Primosensor SIL-Kraftsensoren kann aktiviert und überprüft werden.)

Digitale Handanzeige mit LCD-Display

Primoforce®
Digitale Handanzeige mit LCD-Display für Sensoren mit mV/V Ausgang
Baureihe: DHZ21

Die digitale Handanzeige DHZ21 ist ein batteriebetriebenes, mobil und universell einsetzbares Handterminal für Kraft- und Drehmomentsensoren oder Wägezellen auf DMS-Basis. Auf dem Display wird der Messwert mit Vorzeichen, der Messeinheit und den eingestellten Nachkommastellen angezeigt. Die werksseitige Kalibrierung erfolgt nach Ihren Anforderung en in den Einheiten N, kN, g, kg, t oder lb. Über Tastendruck ist es möglich, die Anzeige auf Null zu stellen und zu tarieren oder die Spitzenwerte -sowohl in positiver als auch in negativer Kraftrichtung- abzurufen. Das Gerät wird standardmäßig mit einem schwarzen Schutzgehäuse mit Aufstellfunktion geliefert.

Sie suchen ein Produkt für eine spezielle Anwendung?
Wir finden das passende Handgerät.

Großanzeige, Klemm- und Trimmbox und DMS-Analog­messverstärker​

Großanzeige

1- oder 3-kanalig
Baureihe: GAZ4R

4-stellige Digitalanzeige (optional 6-stellig) mit 1 oder 3 Eingängen für mA- und V-Normsignale. Die Eingangssignale können bei der mehrkanaligen Ausführung summiert zur Anzeige gebracht werden. Über 4 optionale Relais können Grenzwerte überwacht werden. Ein Analogausgang, der ebenfalls optional erhältlich ist, ermöglicht die einfache Ausgabe und Übertragung der Messwerte.

Das Gerät verfügt über gut sichtbare 100 mm hohe LED-Ziffern (optional 57 mm / 125 mm) und ist für die Wandmontage im Innen- und Außenbereich (IP64) geeignet. Minimal- und Maximalwerte werden gespeichert. Die Programmierung und Bedienung erfolgt über eine Infrarot-Fernbedienung. Bei der 6-stelligen Ausführung können verschiedene Maßeinheiten mit angezeigt werden (wie kN, kg, t etc.). Die 57 mm – Ausführung ist generell 6-stellig.

Klemm- und Trimmbox

Primoweigh®
Klemm- und Trimmbox in Feldgehäuse
Baureihe: KMBX

Die Klemm- und Trimmbox KMBX4, mit robustem Alu-Druckgussgehäuse zur Installation im Feld, ermöglicht den parallelen Anschluss von bis zu 4 Kraftaufnehmern oder Wägezellen mit mV/V-Ausgangssignal, um ein Summensignal zu erhalten.

DMS-Analogmess­verstärker

Primoforce®
DMS-Analogmessverstärker im Alu-Druckgussgehäuse zur Feldinstallation
Baureihe: ELHA-xm010-301

Analoger DMS-Messverstärker im robusten Aluminiumgehäuse mit mV/V- Eingang für Kraftaufnehmer und Wägezellen – verfügbar mit 4…20mA- oder ±10V-Ausgang. Durch das robuste Alu-Druckgussgehäuse ist der Verstärker zur Installation im Feld geeignet.
