La technologie de mesure de force dans toute sa diversité

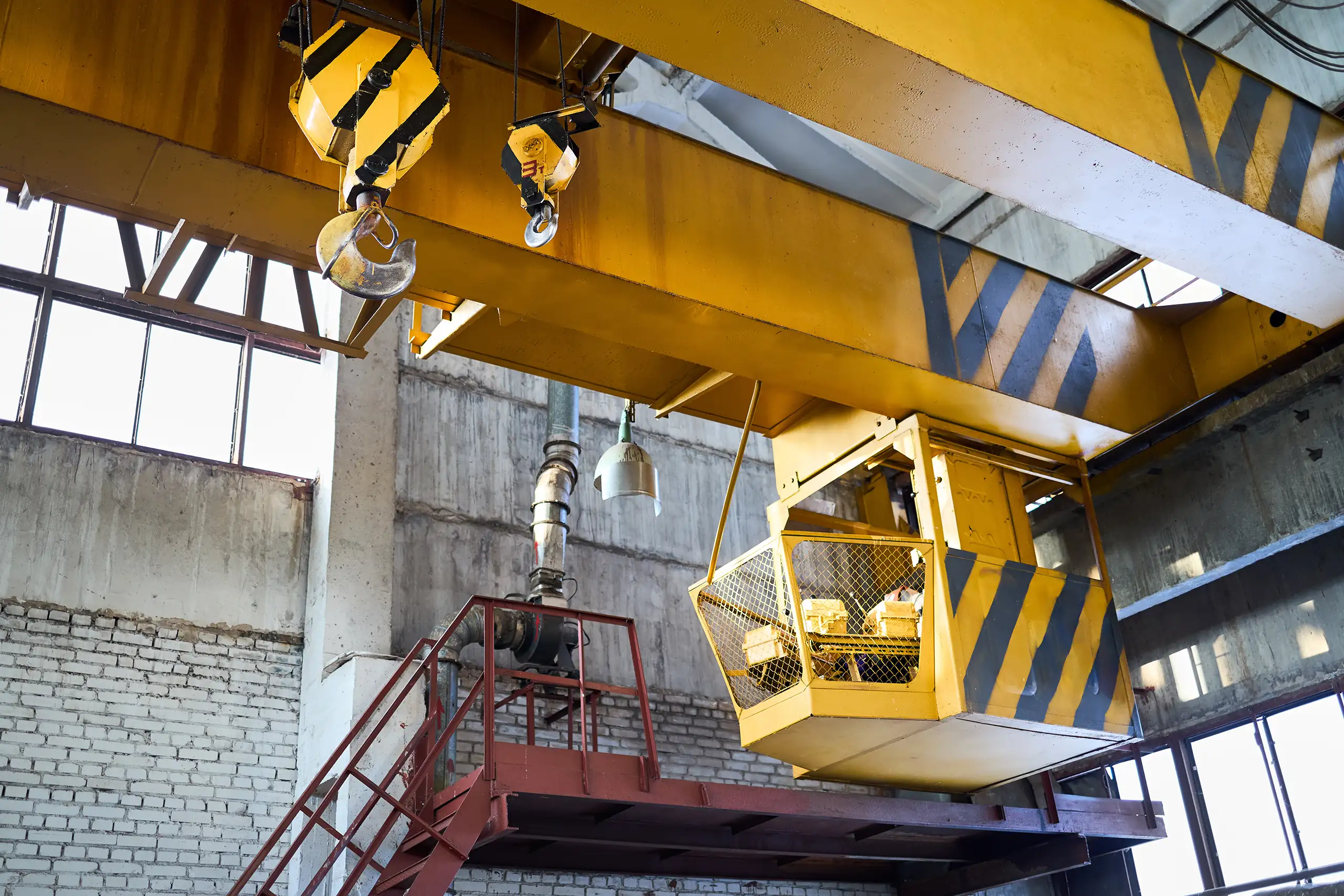

Pour déplacer des charges en toute sécurité tout en protégeant les personnes, les machines et les installations, l’utilisation de capteurs de force dans les grues et les engins de levage est recommandée et importante. Dans certaines applications, comme par exemple les engins de levage dans la technique scénique, où des charges sont déplacées au-dessus des personnes, leur utilisation est prescrite par la loi.
Les capteurs de force installés dans une grue ou un engin de levage permettent d’éviter et de stopper à temps les états de surcharge grâce à une détection précoce des surcharges. Mais les états de relâchement du câble sont également détectés à temps et il est possible de réaliser des accumulations collectives de charge.
Les sollicitations d’une grue sont multiples et, avec les capteurs correspondants qui représentent de manière transparente la sollicitation réelle de la grue et du mécanisme de levage, il est possible de respecter des intervalles de service optimaux. En fin de compte, outre les aspects techniques de sécurité pendant le fonctionnement, la durée de vie d’une grue est garantie et augmentée.
Conformément aux prescriptions de prévention des accidents (UVV), l’utilisation de grues est soumise à un contrôle technique de sécurité prescrit par la loi, qui doit être effectué à intervalles réguliers et après des événements particuliers par une personne qualifiée. Il garantit qu’une grue répond aux exigences des règles de prévention des accidents et peut donc être utilisée en toute sécurité. Le contrôle porte sur les aspects mécaniques, électriques et de sécurité et permet d’éviter les accidents et les dangers pendant le fonctionnement. Le contrôle des grues est basé sur la directive DGUV 52 (« Grues »), le décret sur la sécurité des entreprises (BetrSichV) et les règles techniques pour la sécurité des entreprises (TRBS).
Entraînements à câble – Principes de calcul, de construction et d’exploitation
Cette norme spécifie les exigences pour le calcul, la conception et la surveillance des entraînements par câble des grues, ce qui inclut le contrôle des forces de traction et la charge des câbles de levage.
Appareils de levage à charge suspendue – Conception – Vérification de l’adéquation des câbles, arbres, engrenages et accouplements
Cette norme européenne décrit les exigences de conception et de calcul des câbles, y compris la vérification de la charge due aux forces de traction.
« Utilisation des accessoires de levage dans les opérations de levage ».
Cette règle contient également des conseils pratiques sur l’utilisation sûre des grues, y compris le contrôle régulier des câbles et de leur charge.
La BetrSichV (ordonnance allemande sur la sécurité des produits), en liaison avec les règles techniques pour la sécurité d’exploitation (TRBS), régit les obligations de contrôle et les mesures de maintenance des équipements de travail, ce qui inclut également le contrôle des forces de traction sur les câbles de levage.
Unser Seilkraftsensor der Baureihe SKS ist die perfekte Lösung zur kontinuierlichen Lastüberwachung und Erkennung von Über- und Unterlasten an Hubseilen von Kränen. Der Sensor lässt sich ohne Veränderungen an der Hubvorrichtung Ihres Krans mit nur geringem Montageaufwand nachrüsten, um Lasten anschließend sicher zu überwachen. Ein integrierter Verstärker erzeugt ein störunabhängiges 4…20mA-Messsignal, das über lange Strecken bis zu einer Auswerteeinheit geführt werden kann. Optional ist auch eine redundante Ausführung (diversitär) mit 2 x 4…20 mA möglich.
En combinaison avec les indicateurs Primosensoret les interrupteurs à seuil, comme le DGS4116S002, il est possible de visualiser la charge et/ou de procéder directement à une coupure de charge.
Pour nos capteurs de force, que nous pouvons également exécuter de manière redondante, nous fournissons des caractéristiques de sécurité conformes aux normes EN 13849 et EN 61508 pour la sécurité fonctionnelle (PL/SIL). L’interrupteur de limite DGS 4116S002 peut être utilisé dans des applications de sécurité jusqu’à SIL 2 selon IEC 61508 et PLd selon ISO 13849.
Peu importe de quel type de grue il s’agit et dans quelle application votre grue est utilisée, l’installation de capteurs de force est en principe toujours possible et offre des avantages décisifs. Des axes dynamométriques (axes de mesure) sont souvent utilisés dans les grues pour mesurer la force, comme les Primosensor des séries MA et MAH. Mais il est également possible d’équiper ultérieurement les grues d’un dispositif de mesure de la charge ou de la force sans problème. Par exemple avec notre serre-câble SKS ou un capteur de force de traction (Primosensor ZDA / ZML) sur le point fixe du câble. Des électroniques appropriées pour le raccordement aux capteurs de force pour l’évaluation, l’affichage et la commutation (interrupteurs de valeur limite) se trouvent dans notre portefeuille.
Pour nos capteurs de force, que nous réalisons également de manière redondante pour atteindre des niveaux de sécurité plus élevés, nous vous fournissons les données caractéristiques de sécurité prescrites selon la norme de sécurité EN 13849 (PL) ou selon la norme EN 61508 (SIL).
