Il existe différentes possibilités pour mesurer les couples dans les entraînements, les machines et les installations. Ceux-ci peuvent être mesurés directement à l’aide de capteurs de couple ou de capteurs de couple, ou indirectement via un bras de levier, à l’aide d’un capteur de force.
Lors de la mesure directe des couples à l’aide de capteurs de couple, on distingue les applications rotatives des applications non rotatives. Primosensor développe et fabrique des capteurs de couple spéciaux, y compris sur mesure, ainsi que des bagues de mesure de couple et des brides de mesure de couple, qui sont montés entre le composant d’entraînement et le châssis de la machine.
Ces capteurs de haute qualité, qui ont fait leurs preuves depuis longtemps dans la pratique, permettent de mesurer les couples de réaction de la chaîne cinématique sans tourner avec celle-ci. Les capteurs non rotatifs présentent en outre l’avantage de ne nécessiter aucun entretien lorsqu’ils sont utilisés conformément à leur destination et installés correctement. Grâce à leur conception, ils sont très faciles à monter.
Les signaux de sortie peuvent être utilisés comme données de mesure pour l’analyse des profils de charge ou comme grandeur de régulation d’un système asservi dans le cadre d’applications dynamiques.
Esquisse d’application fournie par l’un de nos clients, illustrant la mesure du couple sur une machine à tréfiler les tubes :
Les capteurs de couple avec brides de montage sont polyvalents. Ils sont centrés par un vissage central et montés dans la structure respective par les brides de raccordement de même taille. Un arbre peut être guidé à travers le trou central. Ainsi, le capteur peut également être utilisé comme capteur de couple de réaction.
Ces couplemètres de haute précision sont disponibles en trois tailles – pour des couples nominaux compris entre 400 Nm et 2 600 Nm. Ce modèle de haute précision est principalement utilisé dans les bancs d’essai et les montages d’essai spéciaux. Les transducteurs sont conçus pour des applications statiques, c’est-à-dire qu’ils ne tournent pas avec les autres.

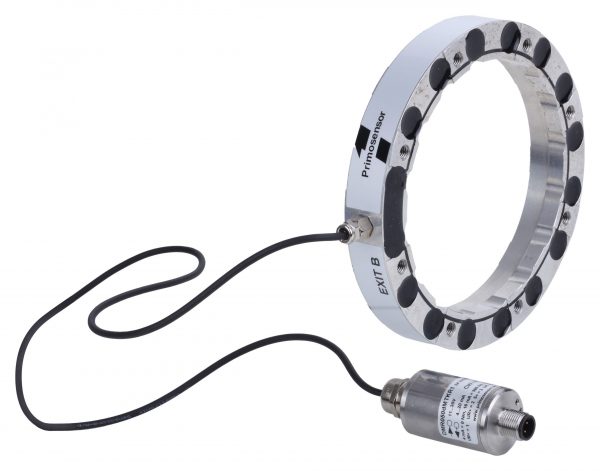

Ces anneaux de mesure de couple sont disponibles en quatre tailles, pour des couples nominaux compris entre 150 Nm et 3 600 Nm. Grâce à leur conception innovante (structure en sandwich), ils conviennent particulièrement aux applications sensibles au prix dans le domaine de la métrologie industrielle. Les capteurs sont montés entre le composant d’entraînement et le châssis de la machine. Ils sont statiques, c’est-à-dire qu’ils ne tournent pas avec l’ensemble. Ces capteurs permettent une mesure en continu des couples de réaction de la chaîne cinématique.
Appelez-nous ou utilisez le formulaire de contact. Nous allons vous contacter immédiatement.
